磨圆夹具
产品概况

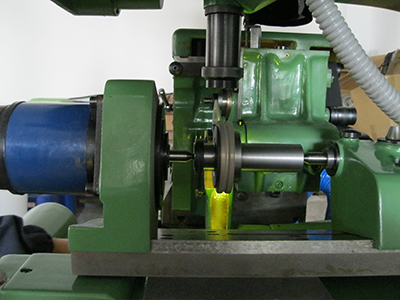

当使用光学曲线磨床加工回转体零件时,必须要使用该专用夹具--磨圆夹具。电机转动带动工件作旋转运动,实现砂轮对工件进行回转磨削。

产品的主要特点

1. 加工回转体零件直径范围大,最大可以加工Ø200mm
2. 电机转速为无级调速,调速范围大
3. 精度高(上母线和侧母线)

产品的主要技术规格

1. 磨削的最大直径   Φ200 mm
2. 两顶尖的最大距离 150 mm(若需要加长,可特殊订货至200mm)
3. 工件主轴转速    10~100 r/min无级调速

产品的主要精度指标

磨圆夹具头、尾架顶尖中心连线对工作台移动的平行度(在垂直平面、水平平面内)≤0.005mm(在100mm测量长度上)
